DataLink or Inter-Satellite Link

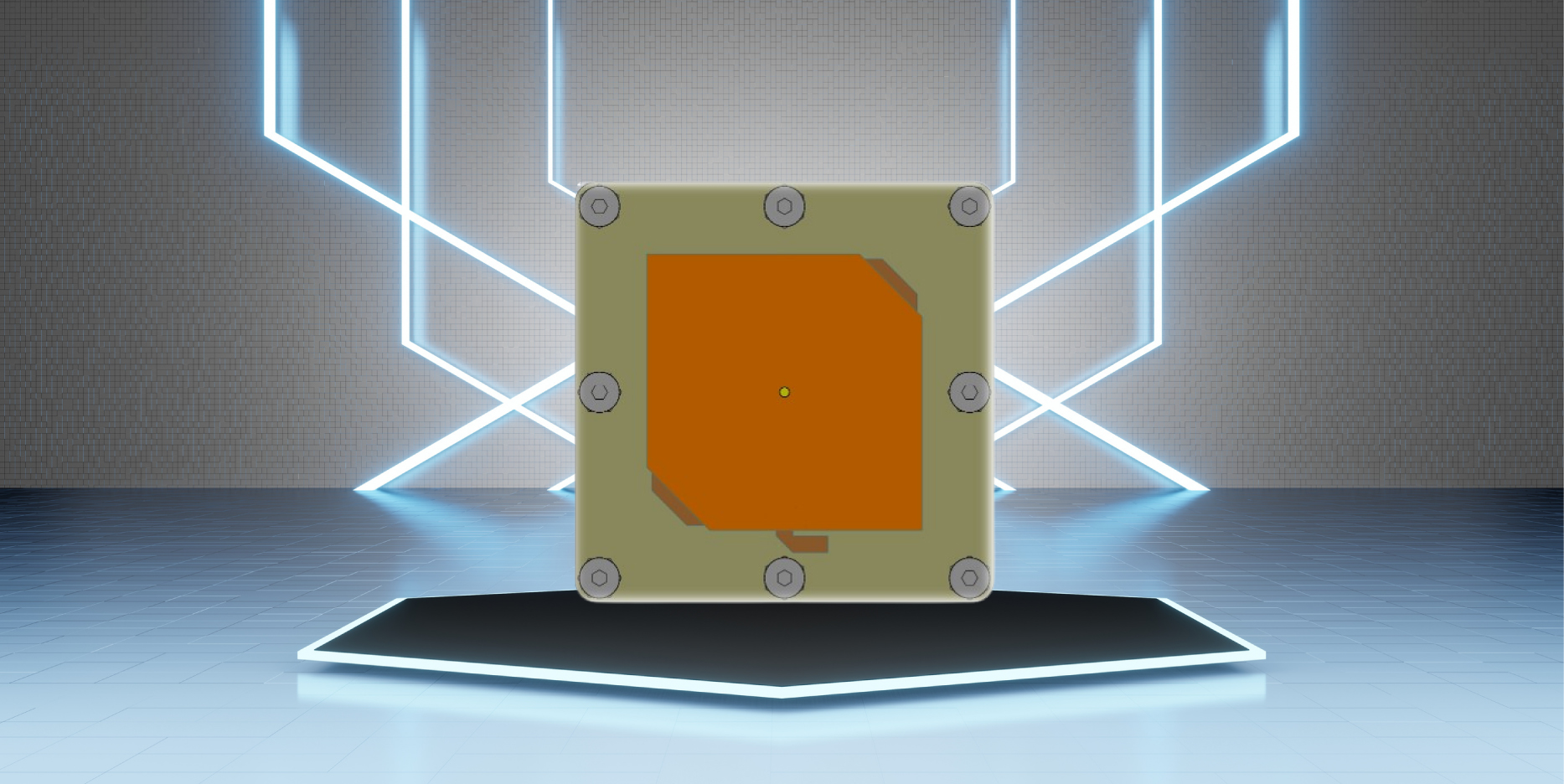

S-Band Single Patch Antenna
-
Frequency Band : 2200-2290MHz
-
Peak Gain : 5.7±0.2dBic
-
Polarization : Right-Handed Circular (RHCP)
-
Power Handling : 5W CW Typ.
-
Dimensions: 45mm(W) x 45mm(L) x 6mm(H), Excl. Connector

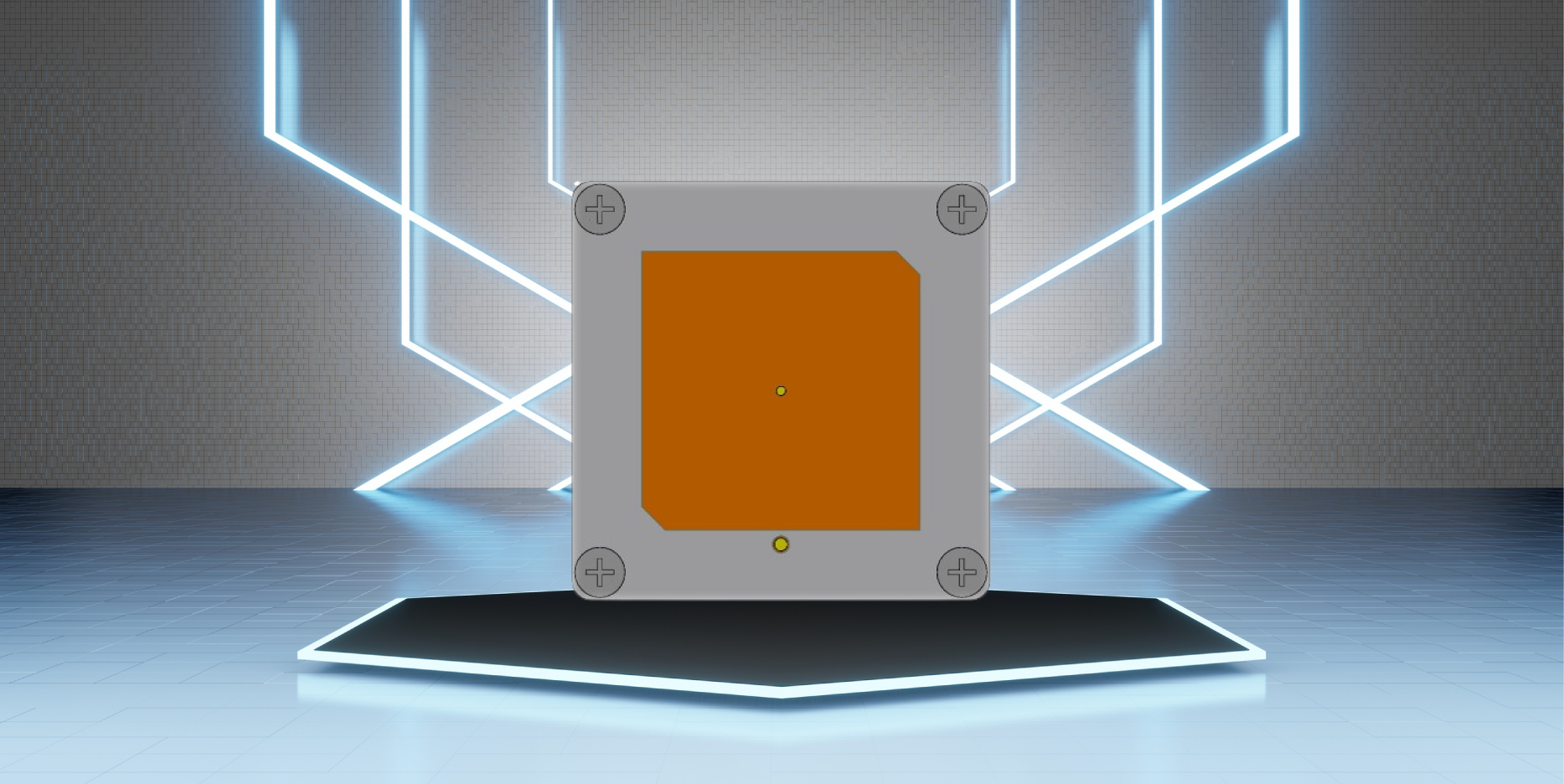

S-Band Single Patch Antenna
-
Frequency Band : 2025-2110MHz
-
Peak Gain : 5.7±0.1dBic
-
Polarization : Right-Handed Circular (RHCP)
-
Power Handling : 5W CW Typ.
-
Dimensions: 45mm(W) x 45mm(L) x 6mm(H), Excl. Connector

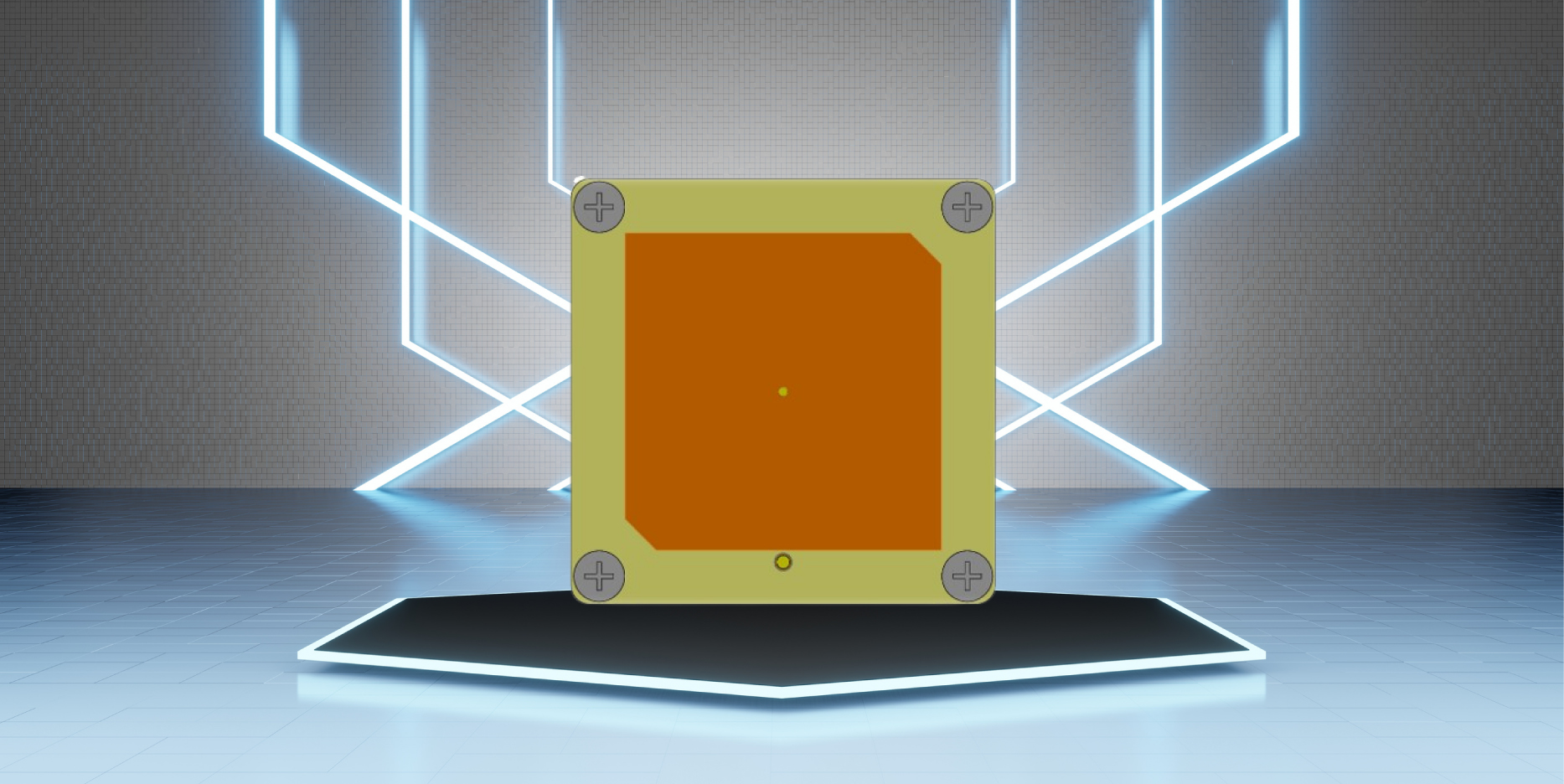

S-Band Single Patch Antenna
-
Frequency Band : 1980-2110MHz (Rx),2160-2290MHz (Tx)
-
Peak Gain : 6.2±0.4dBiC, >1dBiC within ±60o Off-Nadir @Rx
-
Polarization : Right-Handed Circular (RHCP)
-
Power Handling : 5W CW Typ.
-
Dimensions: 60mm x 60mm x 13mm (countersunk bolts, excl. connector)

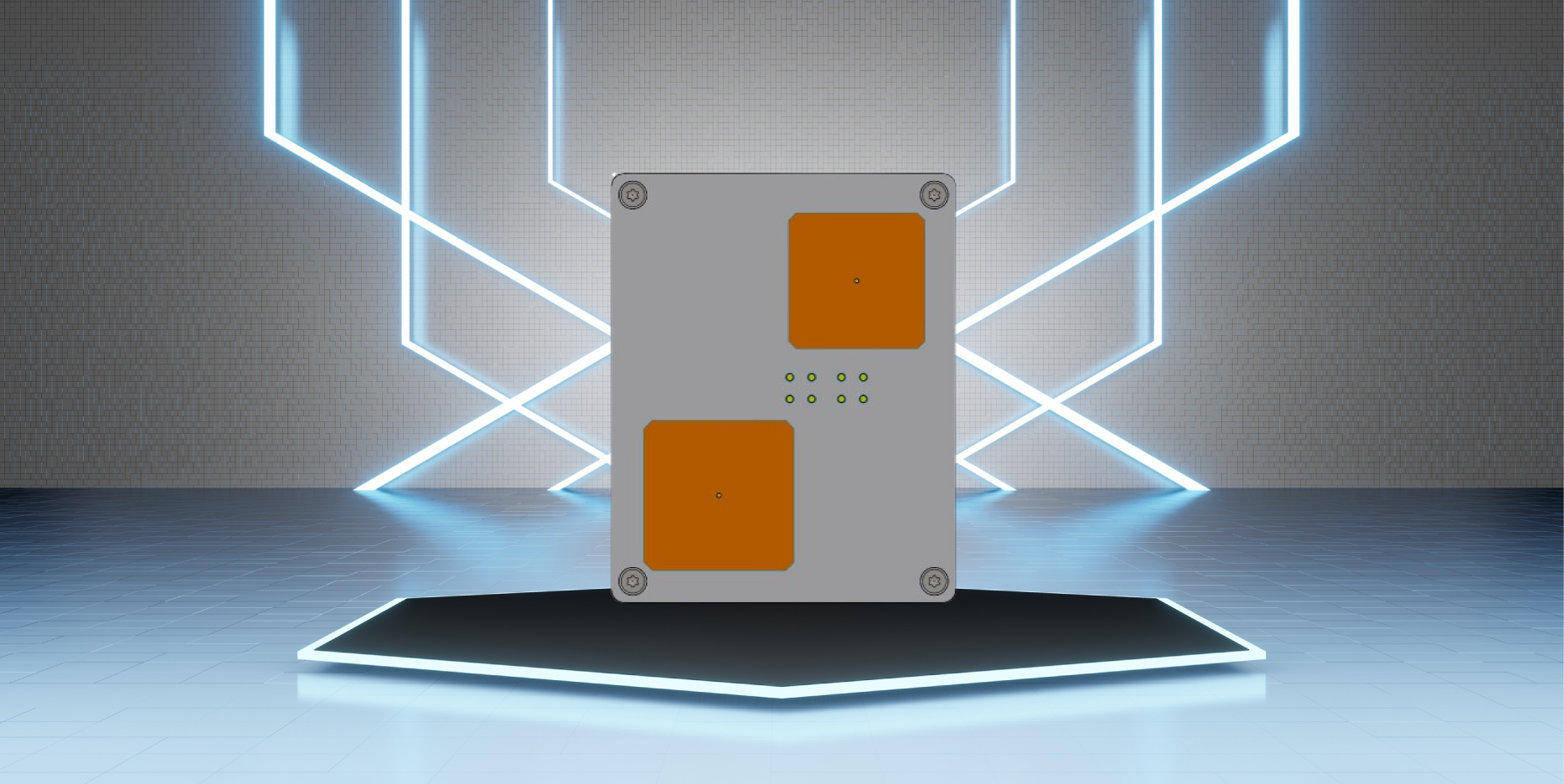

Dual S-Band Patch Antenna
-
Frequency Band : Rx@2025-2110MHz, Tx@2200-2290MHz
-
Peak Gain : 5.5±0.3dBic @Rx, 6.1±0.2dBic @Tx
-
Polarization : Right-Handed Circular (RHCP), pre-configurable
-
Port-to-Port Isolation: > 17dB @Rx, > 33dB @Tx
-
Dimensions: 80mm x 100mm x 6.7mm, excl. connector
